二、WLW型往復真空泵使用范圍：

WLW型往復真空泵是W型往復真空泵的更新?lián)Q代產品，是獲得粗真空的主要設備。由于采用全密封裝置，實現了曲軸箱和汽缸的完全隔離；加上活塞環使用了自潤滑材料，便實現了先進的無油潤滑。由于無污水排放，所以WLW型往復真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過程中。特別需要在清潔高真空或者氣體需潔凈回收的環境中應用。WLW型往復真空泵克服了需潤滑油所帶來的污染。若應用于抽除易燃易爆氣體時，或者當壓縮機使用時，應向我公司提出特殊訂貨要求。

三、WLW型往復真空泵的特點：

1、WLW型往復真空泵極限真空度高（4.5—15mmHg）。
2、WLW型往復真空泵無油：采用填充聚四氟乙烯活塞環可保證氣缸不需要潤滑油即可正常運行，避免了油污染、浪費及忘記加油所造成的事故。
3、WLW型往復真空泵可改變配件材質用于抽吸腐蝕性介質。WLWF系列采用不銹鋼或襯氟、鈦材料、能耐各類酸、堿、有機溶劑腐蝕。
4、WLW型往復真空泵節能，節水，節省占地面積。
5、WLW型往復真空泵氣缸、活塞環、曲軸、十字頭的平均磨損率大為降低，延長了使用壽命，使用壽命長（4—10倍）。
6、WLW型往復真空泵因消除了橫波劣性振動，降低了噪聲。
7、外形簡潔美觀、操作、維修方便。
8、WLW型往復真空泵可與羅茨泵組成羅茨立式無油往復真空泵機組

四、WLW型往復真空泵的工作原理：

WLW型往復真空泵主要由機械傳動部分、機械抽氣部分和隔油部分組成，機械傳動部分分為曲柄和連桿機構，由電動機帶動皮帶輪，然后通過曲軸、連桿、十字頭傳遞給活塞，由皮帶輪的圓周運動變?yōu)榛钊闹本€運動。泵機械抽氣部分主要依靠活塞在汽缸內的往復運動來完成。氣缸內的活塞上有活塞環，保證被活塞間隔開的氣缸兩端氣密封性。WLW型往復真空泵活塞在氣缸內做往復運動時，不斷的改變氣缸兩端的容積，一端容積擴大吸入氣體，另一端容積縮小排出氣體。活塞與氣閥的聯合作用，周期地完成吸氣和排氣作用。隔油腔及充氣腔將機械傳動部分與氣體流通部分隔開，以防止油漏入、或帶入氣缸內。當要求抽吸氣回收時，充氣腔內可充入該種氣體。以防止空氣漏入氣缸內而影響氣體純度。如下圖

五、WLW型往復真空泵結構圖：

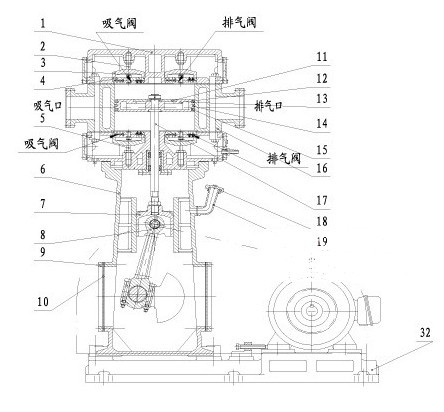

立式無油真空泵結構圖示1

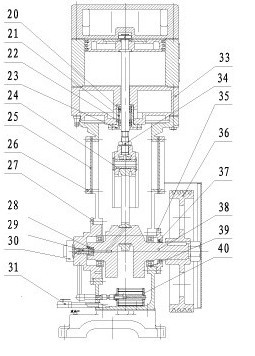

立式無油真空泵結構圖示2

1、上泵蓋	2、氣閥上頂桿	3、氣閥壓蓋	4、氣閥	5、氣閥下頂桿	6、機身	7、十字頭	8、連桿
9、大油窗壓蓋	10、大油窗視鏡	11、活塞大墊圈	12、活塞	13、小活塞環	14、大活塞環	15、彈性圈	16、泵體
17、活塞桿	18、加油管蓋	19、加油管	20、油封	21、油封墊圈	22、油封襯	23、油封襯壓蓋	24、銷子
25、小油窗視鏡	26、小油窗壓蓋	27、曲軸悶蓋	28、曲軸接接	29、連接桿	30、機油泵	31、放油管	33、下泵蓋
34、活塞螺母	35、曲軸通蓋	36、大帶皮輪	37、骨架油封	38、曲軸	39、軸承	32、底座	40、濾油器

六、WLW型往復真空泵技術參數表：

型號/參數/項目	WLW-50B	WLW-70B	WLW-100B	WLW-150B	WLW-200B	WLW-300B	WLW-400B	WLW-600B	WLW-1000B
抽氣速率L/S(m3/h)	50(180)	70(250)	100(360)	150(540)	200(720)	300(1080)	400(1440)	600(2160)	1000(360
極限壓力Torr(kpa)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)
電動機型號	Y132M1-6	Y132M-4	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y225M-6	Y280S-6	Y315M-6
電動機功率	4	5.5	7.5	11	15	22	30	45	90
吸氣通徑	∮50	∮50	∮100	∮125	∮125	∮160	∮160	∮250	∮320
排氣通徑	∮50	∮50	∮100	∮125	∮125	∮160	∮160	∮250	∮320
噪音dB(A)	≤70	≤70	≤78	≤80	≤80	≤80	≤80	≤80	≤90
重量含電機(Kg)	500	580	700	900	1000	1500	1700	2500	4500

七、WLW型往復真空泵性能曲線圖：

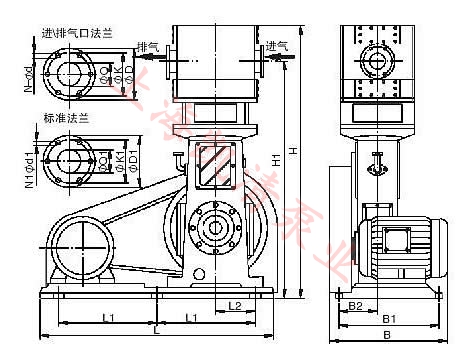

八、WLW型往復真空泵安裝尺寸圖：

尺寸/型號	WLW-50B	WLW-100B	WLW-150B	WLW-200B	WLW-300B	WLW-400B	WLW-600B	WLW-1000B
L	1020	1150	1280	1300	1500	1500	1950	2410
L1	400	485	560	560	660	660	885	955
L2	158	195	245	245	310	310	360	475
B	530	640	680	740	875	875	1050	1850
B1	320	360	450	450	500	500	720	860
B2	207	238	275	275	300	300	465	520
H	1280	1520	1725	1725	2100	2100	2550	2700
H1	1020	1275	1465	1440	1700	1700	2120	2300
∮D	115	170	200	200	230	230	335	425
∮K	90	145	175	175	200	200	310	395
∮Q	50	100	125	125	160	160	250	320
N	4	8	8	8	8	8	8	12
∮d	M12	10	12	12	12	12	12	14
∮D1	160	215	245	245	280	280	390	440
∮K1	125	180	210	210	240	240	390	440
∮Q1	50	100	125	125	160	160	250	320
N1	4	8	8	8	8	8	12	12
∮d1	18	18	18	18	22	22	22	22

WLW型往復真空泵的選型須知：

一、請?zhí)峁┮韵略敿?xì)數據：①WLW型往復真空泵的產品名稱與型號②WLW型往復真空泵的真空度要求單位PA或MPA③WLW型往復真空泵抽速要求單位L/S或M3/MIN④WLW型往復真空泵的使用與否和工作條件⑤WLW型往復真空泵的電機功率（KW）⑥WLW型往復真空泵的電機轉速（r/min）⑦WLW型往復真空泵的電壓〔V〕⑧WLW型往復真空泵的進出口口徑⑨WLW型往復真空泵的材質要求⑩WLW型往復真空泵是否帶附件，以便我們的為您正確選型。

二、若已經由設計單位選定我公司的WLW型往復真空泵的產品型號，請按WLW型往復真空泵型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
